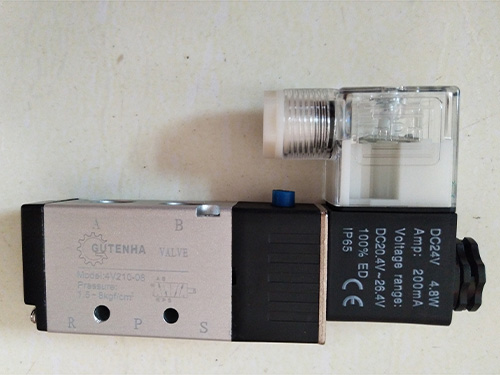

4V210-08电磁阀气缸

4V210-08电磁阀气缸其结构简单，对气源介质质量要求不高，故被广泛应用各种气缸。4V210-08电磁阀气缸可分为五口二位/五口三位系列规格，要根据工程要求选择合适通径、电压、接管螺纹、安装形式的电磁阀。也可根据实际用途配套选用。

五通是有五个通道通气，其中1个P与气源连接，两个A/B与双作用气缸的外部气室的进出气口连接（与气动阀等连接），两个（R、S）与内部气室的进出气口接连（排气作用）,图示的两位五通电磁阀为双电控(即双线圈)，出去的AB与一个气动阀的气缸连接，气缸上部通气是开阀时作用，气缸下部是关阀是作用。

线圈电压等级一般采用DC24V、AC220V等。靠近A的线圈带电，气路－－-P－－A就通了，A出去的管道上就有气了；同理靠近B的电磁线圈带电，PB也通了。R,S是2个排气孔，图上看到的铜色的是消音器。

我们做控制设计就是控制这个电磁线圈的得电失电了，需要注意的是气路和阀门限位的联锁关系不能搞错，就是控制关阀的气路的电磁线圈要和关到位的限位联锁，控制关开阀的气路的电磁线圈要和开到位的限位联锁；现场有可能会接错线的或者接错气路的，送电前检查下A/B出口的气路即可判断是否正确。
