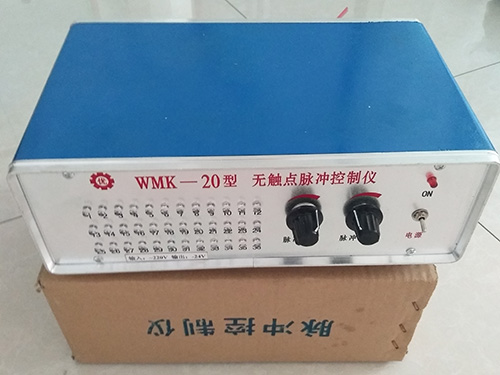

无触点脉冲控制仪

无触点脉冲控制仪的正确安装方法如下：

把脉冲阀和无触点脉冲控制仪用1平方线连接起来，脉冲阀上有三个接头，一个是地线（双色），一个是火线（红色），另一个是公用线（绿色），把4个电磁阀上的火线与控制柜上的火线按顺序连接起来，把4个电磁阀上的公用线用一个线连接在一起，然后与控制柜上的公用线连接起来。

无触点脉冲控制仪是用于控制电磁脉冲阀电磁喷吹清灰的。无触点脉冲控制仪有很多种型号，有无触点无触点脉冲控制仪，数显无触点脉冲控制仪，喷吹清灰除尘脉冲控制仪，和控制柜等。

无触点脉冲控制仪应用在布袋除尘器上面用来控制电磁脉冲阀和气缸的启闭，控制仪在电路设计、元器件使用、机箱结构等各方面都做了重大改进，输出部分分别有10、12、14、16、18、20、24、27、30、32、36、40位等电压分别有24V、36V、100V、AC220V各种。具有外型美观大方，性能稳定，维修方便等特点。

该机采用了目前比较好的WOS数字集成电路，显著提高了仪器的工作性，并且有的抗干扰能力。易于安装，调试方便，维修容易。

工作原理

该仪器由直流电流稳压，脉冲发生器，单稳，数字集成电路，门控，门推动，可控硅输出，数码显示等电路组成。

NE555输出可调的脉冲计数信号和门控信号。计数电路驿码和十个门的输出全部由一块MOS数字集成电路块担任。计数输入加有自动清“0”延迟计数，开启电源后，计数从“0”依次输出循环计数。脉冲信号输入到门控电路，去控制门输出的导通时间，同时也控制可控硅的导通时间。

在安裝无触点脉冲控制仪时先要留意设备上的电磁电磁脉冲阀的输入电压是不是与无触点脉冲控制仪的输出电压一致，如不一样很有可能会引起无触点脉冲控制仪受损，或电磁电磁脉冲阀上的电磁线圈烧毁。如电压相符合说WMK-4的按法。除尘脉冲控制仪的后接线面板上面有2种顏色的线，在其中有一种顏色只有一根线。还有一种顏色的线有N根（字母N代表着除尘脉冲控制仪的点数、门数、位数）如我们要安裝十只电磁脉冲阀，电磁脉冲阀的总数为十只，其电磁脉冲阀的电磁线圈上面有一根零线有一根火线，将这十只阀的零线或火线一起线接无触点脉冲控制仪的供用线上，电磁线圈上剩余的一根线将依次线接除尘脉冲控制仪N接线柱上。接上线后随后将无触点脉冲控制仪电源通电，在通电过程中可以調整到合适的电磁宽度（喷吹的时间）与电磁间隔（前一只阀与后一只阀开阀中间间隔的时间称电磁间隔。
