花板

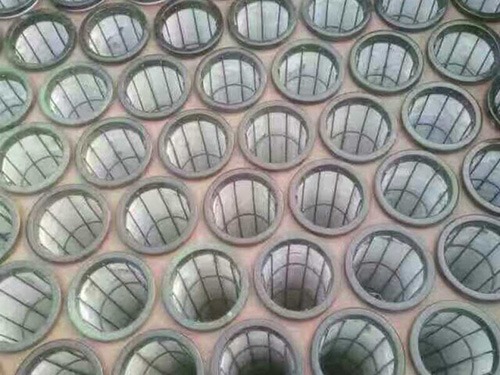

除尘花板又叫是多孔板，指开有大小相同安装滤袋孔的钢隔板。在除尘花板设计中主要是布置滤袋孔的距离，该间距与袋径、袋长、粉尘性质、过滤速度等因素有关。如孔与孔之间距离过密,滤袋底部相互碰撞磨损，在运行数个月内部分滤袋底部破裂，还会令箱体内气流上升速度太快，导致烟尘排放量增加，滤料的局部过滤负荷太高和清灰力度不足。

花板是由几块拼接焊而成，防止花板的焊接变形是关键所在。需要在工地的大平板上进行组拼、焊接，焊后、检漏。花板的上下加强筋采用对称焊接、跳焊等防变形措施。

1.1花板在吊装前应按图检查每一块花板的四个角的四分中心线的洋冲眼、平面度不大于1/1000。

1.2花板的开孔排间距允许偏差±0.2mm。

1.3先拼中间花板，花板的孔，排排平行、对中。

1.4再装相邻花板；焊前，检查对接拼焊的两块板相邻孔的排间距，允许偏差小于±0.3mm，长距离四角的孔中心对角线误差小于1mm。安装误差在此时校正过来。做好记录。

1.5花板的焊接应先周边后对接，花板焊接不平，可直接影响除尘器布袋的使用寿命。

2.净气室内外框的安装

2.1净气内框安装前，检查花板的袋孔是否能对齐，确定无误后，组装内板框架（先点焊固定），然后在花板上定位，再确定整个框架的垂直度、平面度、水平对角线等是否达到安装要求，确定正确后，再点焊定位。净气室内板装完后，再装角钢（∠75×75×5）框架稳固整个内板框架，然后装净气室定位槽支杆、盖板定位槽、风室保温材料等等。

注意：中侧板孔与花板孔对正，误差不大于0.5mm。内中侧板孔与外中侧板孔对正，误差不大于0.5mm。定位槽上端面需要水平且位于同一个平面上；上端面用1米钢尺检查，直线度小于0.5mm；表面粗糙度Ra25。其余按图面技术要求。

2.2安装除尘器的净气室内框DC5400-3-2-0时，件8槽钢等清灰切换系统与喷吹系统安装结束时方可安装。
