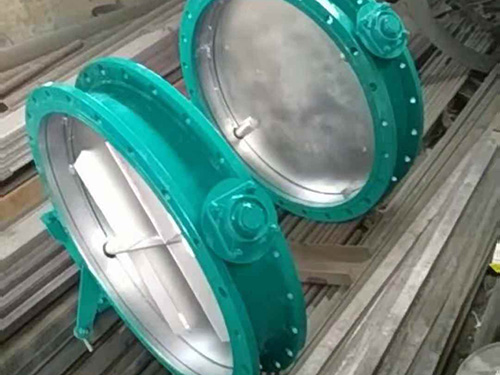

手动蝶阀

手动蝶阀是一种结构简单的调节阀，同时也可用于低压管道介质的开关控制。

手动蝶阀采用钢板焊接制造，具有结构尺寸短，重量轻，安装方便等特点。该阀驱动力矩小，启闭灵活，操作方便。阀体上设置油密封挡圈，密封副之间无可见间隙，泄漏率小。蝶板与阀体间的膨胀间隙大，能防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置，如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线，对介质气体气控制或调节作用。

该阀是垂直蝶板式具有调节特性的阀门，由阀体、阀板、阀轴、驱动装置等主要部件组成，全部为焊接结构，轴端采用柔性石墨编织填料密封。阀板启闭靠手轮驱动手动装置，手动装置的终输出力矩传动给阀轴，靠阀轴的转动驱动阀板旋转，用以改变管道内截面积，以达到大面积截断介质、降低介质压力或调节介质流量的作用，调节角度为0-90°。

手动蝶阀的产品特点：

1.手动蝶阀是一种非密闭型蝶阀，广泛适用于建材、冶金、矿山、电力等生产过程种介质温度≤800℃-公称压力为0.1Mpa的管道上，用以连通、启闭或调节介质量。

2.手动蝶阀是一种非密闭型蝶阀。手动通风蝶阀应用于化工、建材、电站、玻璃等行业中的通风、环保工程的含尘冷风或热风气体管道中，作为气体介质调节流量或切断的管道控制装置。本类阀门在管道中一般应当水平安装。
